Самодельная солнечная электростанция от харьковской команды hooli - «Новости Электроники»
Представьте себе, что вы можете построить свою собственную солнечную электростанцию. Из материалов, которые можно найти в строительном супермаркете и магазине электроники. Представили? Именно этим и занимаются харьковские умельцы, о которых пойдет речь ниже.
Уже несколько месяцев команда проекта с интересным названием "hooli" разрабатывает эффективный солнечный концентратор для конкурса Sunny Day 2016 Challenge в своей мастерской в Харькове.
На фестивале Kharkiv Mini Maker Faire, который состоится 5 ноября, команда планирует показать рабочий прототип солнечной электростанции, работающей без применения фотоэлектрических модулей. Устройство представляет собой большое зеркало Френеля для концентрации солнечной энергии, которое использует термодинамический цикл Ренкина с турбиной и генератором для преобразования солнечной энергии в электричество.
Цель создания солнечного концентратора – продемонстрировать, что довольно сложные и технологичные конструкции под силу простой команде мейкеров, которая работает над проектом по вечерам и использует только оборудование, доступное практически для любого человека.
«Также целью является популяризация идей энергонезависимости и энергохакерства. Наша установка - это прежде всего proof of concept, она может уступать в эффективности и стоимости коммерческим продуктам, она может быть слишком сложной для бытового использования, но она должна стать первым шагом для серьезного опен-сорсного энергомейкерства, ведь вся информация о ее конструкции и особенностях изготовления станет доступной для всех заинтересованных, в рамках проекта energytorrent.org», - рассказывает руководитель команды Николай Христенко.

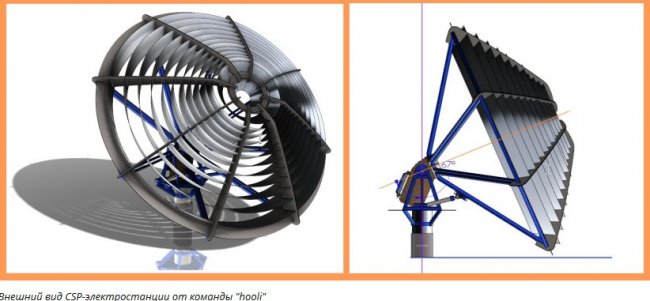

Выглядит спроектированная харьковчанами система так:
- радиальное зеркало Френеля диаметром 5 м, которое концентрирует солнечные лучи;
- система ориентации, которая поворачивает концентратор за солнцем в течение дня – две оси, стальная стойка, рама и два простых электронных датчика света;
- преобразователь тепловой энергии в электрическую с турбиной и генератором.
Работает мини-СЭС следующим образом: по трубам замкнутой системы циркулирует жидкость, похожая на хладагент в кондиционерах. Жидкость испаряется за счет энергии солнца и несет с собой энергию в турбину, которая, в свою очередь, генерирует электричество. В системе работает турбина наддува от бензинового двигателя автомобиля Smart на 0,7 литра, а также генератор – бесколлекторный электродвигатель.
Ожидаемая мощность самодельной солнечной электростанции – 1 кВт, а тепловая мощность – 20 кВт.
«Для реализации проекта нам потребовалось создать небольшую мастерскую, сейчас мы продолжаем ее оборудовать. У нас есть и 3D печать, и ручной инструмент, и многие вещи для работы с электроникой. Планируем развиваться дальше, завести несколько ЧПУ-станков, еще более удобные места для ручного труда с металлом, деревом, композитами», - говорит Христенко.
Читайте также: Как сделать солнечный концентратор своими руками из подручных средств, бесплатное руководство от GoSol (видео)
Помимо Николая Христенко (разработчика термодинамической части), в команду победителей входит Андрей Корнеенков, спроектировавший зеркало (рассчитавший прочность, оптическую линию и прочее); Максим Лосев, специалист по радиосвязи и радиоастрономии; Юрий Карелин, ответственный за электронику, прошивку и электрогенератор; и специалист широкого профиля Юрий Кобзарь.
«По окончании проекта больше всего хочется, чтобы все это не простаивало, а приносило удовольствие другим мейкерам. Поэтому сейчас в мыслях проект чего-то вроде коммерческого коворкинга для мейкеров, для «хардовой» работы; удобно оборудованная мастерская, в которой, на определенных выгодных условиях, смогут поработать все заинтересованные - собрать коптер из напечатанных деталей, починить микроволновку, взять ноутбук, починить велосипед или даже «затюнинговать» двигатель автомобиля.
Все схемы и руководства по сборке электростанции организаторы SunnyDay Challenge публикуют на условиях открытой open-source лицензии.
Напомним, ранее украинцами был представлен доступный солнечный концентратор «Diversity», чертежи и инструкции для которого находятся в открытом доступе, и который также может создать своими руками из недорогих материалов любой желающий.
По материалам ain.ua, makerfairekharkiv.com
