Типы дизельных генераторов (ДГУ)

Внезапное отключение электроэнергии может остановить практически любой рабочий процесс — от функционирования строительной площадки или производственного предприятия до работы медицинского оборудования. Последствия такого сбоя бывают разными: вынужденный простой и финансовые потери, нарушение работы информационных систем, а в критически важных сферах — риски для безопасности людей. Поэтому при нестабильном централизованном электроснабжении особое значение приобретает автономный источник энергии.

Одним из наиболее надежных решений становится дизель-генераторная установка. Современная ДГУ представляет собой сложный инженерный комплекс, предназначенный для стабильной выработки электроэнергии при отключении основной сети. Однако эффективность оборудования напрямую зависит от правильного выбора. Для этого необходимо разобраться, какие разновидности дизельных генераторов существуют и для каких задач предназначен каждый тип.

Зачем бизнесу и частному дому дизельная электростанция (ДЭС)?

Выбирая автономный источник питания, необходимо учитывать вид топлива и условия будущей эксплуатации. Бензиновые, газовые и дизельные электростанции отличаются по производительности, ресурсу и особенностям работы.

Дизельные установки особенно востребованы там, где одновременно важны высокая мощность, экономичный расход топлива и продолжительный срок службы. По сравнению с бензиновыми аналогами дизельные двигатели обладают более высоким КПД и большим моторесурсом. При этом для организации запаса топлива не требуется подключение к магистральному газопроводу.

Газовые генераторы могут быть удобны при наличии доступа к недорогому магистральному топливу и необходимости длительной эксплуатации. Дизельные модели, в свою очередь, широко применяются на объектах с высокими нагрузками и там, где требуется быстрое восстановление электроснабжения после аварии.

Таким образом, для мощных резервных систем и объектов, где особенно важны оперативный запуск и долговечность, часто выбирают дизельные электростанции.

Классификация дизель-генераторных установок по режиму работы

Один из главных параметров при подборе ДГУ — предполагаемая интенсивность эксплуатации. В зависимости от режима работы установки можно разделить на три основные категории.

Основные (постоянные) источники питания

Такие электростанции рассчитаны на продолжительную работу в режиме 24/7. Они создаются с существенным запасом прочности и подходят для объектов, где генератор является основным источником электроэнергии.

Подобное оборудование востребовано на удаленных площадках, где отсутствует возможность подключения к ЛЭП: буровых объектах, золотодобывающих предприятиях, деревообрабатывающих производствах и вахтовых поселках. Конструкция таких станций рассчитана на длительную эксплуатацию, экономичный расход топлива и высокую нагрузочную способность.

Резервные генераторы

Это один из наиболее распространенных вариантов для бизнеса и частных домов. Основная задача такой установки — временно заменить централизованную сеть при аварийном отключении.

Обычно подобные ДГУ работают ограниченными циклами, продолжительность которых, как правило, не превышает 8 часов подряд. Они устанавливаются в коттеджах, бизнес-центрах, небольших производственных помещениях, на СТО и других объектах.

Поскольку резервные генераторы не предназначены для постоянной работы, их стоимость может быть ниже, чем у станций основного электроснабжения, рассчитанных на более интенсивную эксплуатацию.

Аварийные станции для критической инфраструктуры

Для некоторых объектов даже кратковременное исчезновение электричества недопустимо. В эту категорию входят дата-центры, банковские хранилища, реанимационные отделения и серверные помещения.

Для них используются ДГУ с повышенными требованиями к надежности и автоматизации. Одним из ключевых компонентов становится АВР — автоматический ввод резерва. Система отслеживает параметры внешней сети, при падении напряжения запускает генератор, а после восстановления основного питания возвращает нагрузку на централизованную сеть.

Разделение по типу выдаваемого тока и фазности

При выборе дизельной электростанции необходимо учитывать электрические параметры подключаемого оборудования. В первую очередь следует определить требуемое напряжение и количество фаз.

Однофазные генераторы (220 В)

Однофазные ДГУ подходят для потребителей, рассчитанных на стандартное бытовое напряжение 220 В. Их используют для электроснабжения загородных домов, дач, осветительных систем, бытовых приборов, небольшого электроинструмента и других аналогичных нагрузок.

Такие установки отличаются сравнительно компактными размерами и удобством эксплуатации, поэтому востребованы преимущественно в бытовом и малом коммерческом сегменте.

Трехфазные генераторы (380 В)

Трехфазные электростанции предназначены для питания более мощного оборудования и потребителей, работающих от сети 380 В. Они применяются на производственных объектах, в мастерских и других местах, где используются электродвигатели, станки, насосы и производственные линии.

При подключении трехфазной ДГУ к объекту важно правильно распределять нагрузку между фазами. Даже при наличии бытовых потребителей на 220 В неравномерное распределение мощности способно привести к перекосу фаз и нарушению нормальной работы оборудования.

Виды генераторов по типу альтернатора: качество напряжения

Не каждая дизельная электростанция формирует электроэнергию с одинаковыми характеристиками. Важную роль играет конструкция альтернатора, от которой зависит стабильность выходного напряжения и возможность работы с чувствительной электроникой.

Асинхронные ДГУ

Асинхронные генераторы отличаются относительно простой конструкцией и, как правило, более доступной стоимостью. Они хорошо переносят кратковременные короткие замыкания и пусковые нагрузки.

Поэтому такие установки подходят для задач, где не предъявляются высокие требования к качеству электроэнергии. Например, их можно использовать на строительных площадках для сварочных работ или питания нагревательного оборудования.

При этом форма выходного напряжения у асинхронных моделей может иметь заметные искажения, поэтому для чувствительной электроники такой вариант подходит не всегда.

Синхронные ДГУ

Синхронные генераторы обеспечивают более стабильные электрические параметры и способны точнее поддерживать частоту выходного тока. Они хорошо справляются с кратковременными перегрузками и подходят для питания оборудования, чувствительного к качеству электроэнергии.

Такие ДГУ применяются для подключения медицинской техники, систем автоматизации, газовых котлов, оборудования «умного дома» и другой электроники.

Конструктивные особенности синхронных альтернаторов

Более сложное устройство синхронного альтернатора связано с необходимостью управлять магнитным полем. В отличие от асинхронных машин, здесь используется обмотка возбуждения, расположенная на роторе, что требует специальной системы передачи энергии.

Роторно-статорный механизм

Работа основана на классической электромагнитной схеме: вращающийся магнитный поток ротора создает электродвижущую силу в неподвижной обмотке статора. Для формирования магнитного поля обмотка ротора получает питание постоянным током через систему возбуждения.

Обслуживание щеточного узла

В традиционных конструкциях передача тока на вращающийся ротор осуществляется посредством графитовых щеток. Этот элемент относится к расходным и требует регулярного контроля.

При интенсивной эксплуатации необходимо периодически проверять состояние щеток, очищать узел от загрязнений и контролировать качество прилегания к контактным кольцам. В исходном материале указан ориентир по замене щеток — каждые 250 моточасов.

Инверторные дизельные станции

Инверторные дизельные электростанции относятся к наиболее технологичным решениям. Принцип работы заключается в преобразовании переменного тока в постоянный с последующим формированием переменного напряжения инверторным модулем под управлением микропроцессора.

Такая технология позволяет получать стабильную форму сигнала и высокое качество напряжения. Дополнительным преимуществом становится регулирование оборотов двигателя в зависимости от нагрузки, благодаря чему можно снизить расход топлива.

Обратной стороной технологичности является более высокая стоимость по сравнению с классическими моделями.

Выбор ДГУ по мощности

Мощность — один из основных параметров, с которого начинается подбор дизельного генератора. Неправильный расчет может привести как к перегрузке станции, так и к покупке оборудования с избыточной производительностью и повышенному расходу топлива.

Маломощные и бытовые модели — до 10 кВт

Оборудование этой категории предназначено преимущественно для частных пользователей. Генераторы устанавливают в загородных домах, на дачах, в небольших мастерских.

К типичным потребителям относятся освещение, холодильники, скважинные насосы, автоматика ворот и другой бытовой оборудование. Для маломощных моделей часто используется воздушное охлаждение, а двигатель работает на повышенных оборотах.

Электростанции средней мощности — 10–50 кВт

Этот диапазон охватывает широкий спектр профессиональных задач. Такие ДГУ подходят для ресторанов, административных зданий, супермаркетов, небольших производственных предприятий и других коммерческих объектов.

Обычно установки этой категории имеют жидкостную систему охлаждения, благодаря чему способны работать продолжительное время и обеспечивать электроснабжение большого количества потребителей.

Промышленные электростанции — от 50 кВт до нескольких МВт

Промышленные ДГУ предназначены для объектов с большими энергетическими потребностями. Их устанавливают в отдельных генераторных помещениях либо размещают в специальных блок-контейнерах.

Для промышленных предприятий особенно важны надежность, ресурс, возможность длительной работы и точный расчет параметров системы. При выборе оборудования необходимо учитывать не только суммарную мощность потребителей, но и пусковые токи, особенности нагрузки, способ запуска и условия размещения.

При подборе оборудования можно заранее изучить предложения и купить дизельный генератор подходящей мощности. Для сложных объектов специалисты могут выполнить расчет нагрузки, определить необходимые характеристики ДГУ, организовать доставку и провести пусконаладочные работы.

Типы исполнения корпуса: защита от шума и погоды

Условия эксплуатации определяют не только мощность станции, но и вариант ее исполнения. Генератор должен быть защищен от окружающей среды и соответствовать требованиям к уровню шума и размещению.

Открытое исполнение — на раме

Это базовый вариант конструкции, в котором основные узлы устанавливаются на прочной силовой раме без защитных панелей.

Открытая ДГУ предназначена для размещения внутри специально подготовленных помещений. Генераторной должна обеспечиваться достаточная вентиляция, а также подходящие температурные условия. Подобное исполнение часто используется в специально оборудованных котельных и генераторных помещениях.

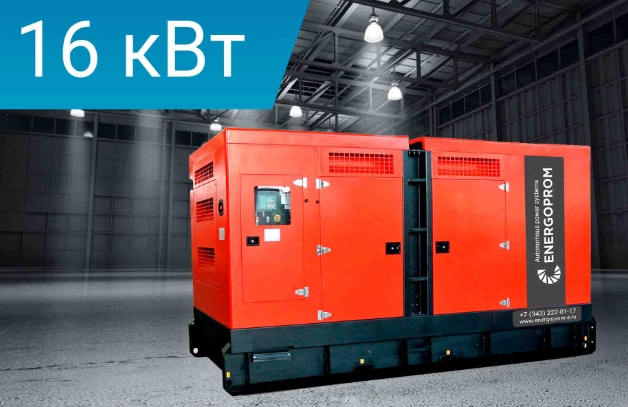

ДГУ в шумозащитном кожухе

Такой вариант предназначен для эксплуатации на открытом воздухе. Металлический кожух защищает оборудование от атмосферных осадков и одновременно снижает уровень шума.

Качественная шумоизоляция позволяет использовать генераторы рядом с жилыми и коммерческими объектами. В исходном материале указано, что отдельные модели способны снизить уровень шума примерно на 20 дБ.

Утепленный блок-контейнер — исполнение «Север»

Для холодного климата применяются специальные контейнерные решения с теплоизоляцией. В их комплектацию могут входить системы подогрева картера и масла, а также приточно-вытяжная вентиляция.

Такая конструкция предназначена для надежной эксплуатации при низких температурах и одновременно обеспечивает дополнительную защиту оборудования от внешних воздействий и несанкционированного доступа.

Передвижные электростанции на шасси

Передвижные ДГУ устанавливаются на одноосных или двухосных прицепах. Основное преимущество таких установок — возможность быстро доставить оборудование непосредственно к месту проведения работ или аварии.

Мобильные станции востребованы у дорожных служб, геологоразведочных организаций и экстренных служб. Они позволяют организовать временное электроснабжение в полевых условиях без строительства стационарной инфраструктуры.

Система охлаждения двигателя

Способ отвода тепла напрямую влияет на продолжительность работы генератора и стабильность температуры двигателя.

Воздушное охлаждение

Воздушная система отличается простой конструкцией и относительно невысокой стоимостью. Она преимущественно используется на маломощных портативных электростанциях.

Тепло отводится потоком воздуха. При длительной эксплуатации такой двигатель может быстрее нагреваться, поэтому для него важны соблюдение допустимой нагрузки и технологические перерывы.

Жидкостное охлаждение

Жидкостная система чаще применяется на мощных стационарных электростанциях. Охлаждающая жидкость циркулирует по системе двигателя и отводит тепло через радиатор.

Такой вариант эффективнее поддерживает рабочую температуру и подходит для продолжительной эксплуатации, в том числе при работе станции в течение суток и более.

Как выбрать дизельный генератор

Знания о разновидностях ДГУ сами по себе еще не гарантируют правильного выбора. На практике необходимо последовательно оценить нагрузку, продолжительность работы, автономность и требования к автоматике.

Шаг 1. Рассчитать номинальную мощность и учесть пусковые токи

Недостаточно просто сложить мощности всех подключаемых устройств. Оборудование с электродвигателями — например, насосы, компрессоры и холодильные установки — в момент запуска способно потреблять значительно больше номинального значения.

Поэтому при расчете необходимо учитывать пусковые токи наиболее мощных потребителей и предусмотреть резерв по мощности. В исходном материале рекомендуется закладывать дополнительный запас около 20%.

Шаг 2. Оценить расход топлива и автономность

Следующий этап — расчет продолжительности работы без дозаправки. Для этого необходимо учитывать фактический расход топлива при предполагаемой нагрузке и объем бака.

В исходной статье приведен ориентир: при нагрузке 75% дизельная электростанция в среднем расходует около 0,25 л топлива на каждый выработанный кВт·ч. Эти показатели позволяют предварительно оценить эксплуатационные затраты и необходимый запас топлива.

Шаг 3. Подобрать систему автоматического ввода резерва

Когда ДГУ приобретается в качестве резервного источника, важным элементом становится АВР.

При аварии система автоматически фиксирует исчезновение или падение параметров основного электроснабжения, изолирует объект от внешней сети и запускает генератор. После восстановления централизованного питания нагрузка возвращается на основную сеть, а генератор останавливается.

Это позволяет автоматизировать работу резервного источника и исключить необходимость постоянного присутствия оператора.

Заключение

Дизельные генераторы представлены в различных исполнениях, поскольку условия их работы и требования к автономному электроснабжению могут существенно отличаться. Оборудование для частного дома, резервная станция коммерческого объекта и промышленная ДГУ решают разные задачи и не могут рассматриваться как взаимозаменяемые варианты.

При выборе необходимо учитывать режим эксплуатации, мощность и пусковые токи нагрузки, фазность, тип альтернатора, конструкцию корпуса, систему охлаждения и наличие автоматического ввода резерва.

Особое внимание стоит уделять расчету параметров станции: недостаточная мощность способна привести к перегрузке оборудования, а неоправданно большая — к лишним расходам на приобретение и эксплуатацию.

Поэтому для сложных объектов целесообразно подбирать конфигурацию с учетом реальных условий работы и характеристик всех подключаемых потребителей. Профессиональный расчет позволяет сформировать систему автономного электроснабжения, которая будет соответствовать поставленным задачам по мощности, надежности и продолжительности работы.
